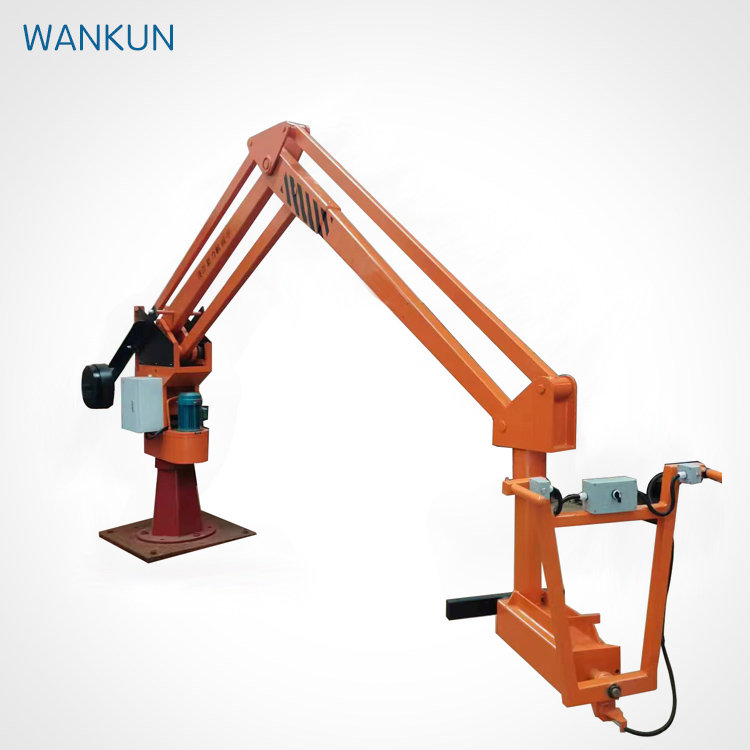

ZJZ0540 Manipulator odlewniczy do odlewnic
Obracaj 360°
Pojemność odlewnicza 500kg
Promień roboczy 4m
| produktem | Specyfikacja modelu | - zdolność podnoszenia | Minimalna wysokość podnośnika | Maksymalna wysokość podnoszenia łodygi | Maksymalny promień pracy | Węgiel rotacyjny | Notatka |
| Manipulator hydrauliczny | Złoto0540 | 500 kg | Główna osłona klatki jest początkowo równoległa do podłogi (przystosowana zgodnie z wymaganiami klienta) | 1100 mm | Centrum kolumny znajduje się w odległości 4000 mm od małej osi obrotowej | Główna jednostka obrotowa 345° Urządzenie do podnoszenia obraca się o 360° | Obejmuje1setofPLCsystem |
1) Mechanizm podnoszenia manipulatora jest zdalnie sterowany i może obracać się o 360° swobodnie.
2) Maszyna do odlewania manipulatorów przyjmuje zasadę czterobarowego mechanizmu łączenia. Każda rama mechaniczna może działać i zatrzymywać się pod dowolnym kątem, aby osiągnąć zrównoważony stan stacjonarny.
3) Nie są wymagane przełączniki graniczne. Ograniczenie jest osiągane przez własny cios cylindra oleju. Podnoszenie ramienia jest napędzane ruchem w górę i w dół pręta pistonowego, a ustawione jest urządzenie buforowe, co powoduje małe uderzenia i stabilną pracę.
4) Urządzenia bezpieczeństwa są zainstalowane w systemie hydraulicznym. mają funkcję ochrony bezpieczeństwa w przypadku przeciążenia i innych sytuacjach, zapobiegając wystąpieniu łatwo uszkodzonych komponentów i wypadków.
5) System PLC może kontrolować czas otwarcia pompy i zaworu, a także regulację wyjścia przepływu.
1) Wszystkie wymiary w tym rysunku są mierzone w milimetrach.
2) Siła sprężająca gleby podstawowej nie może być mniejsza niż i ton na metr kwadratowy.
3) Szczegółowe położenie szafki elektrycznej i przyłączonych do niej rurociągów należy odnieść do ogólnego rysunku układu rurociągu elektrycznego.
4) Przewodnik drutu (3-fazowy system 5-drutowy) ma powierzchnię przekrojową 4 milimetry kwadratowe, z napięciem 380V + 220V i 2,5 metra narażonego.
