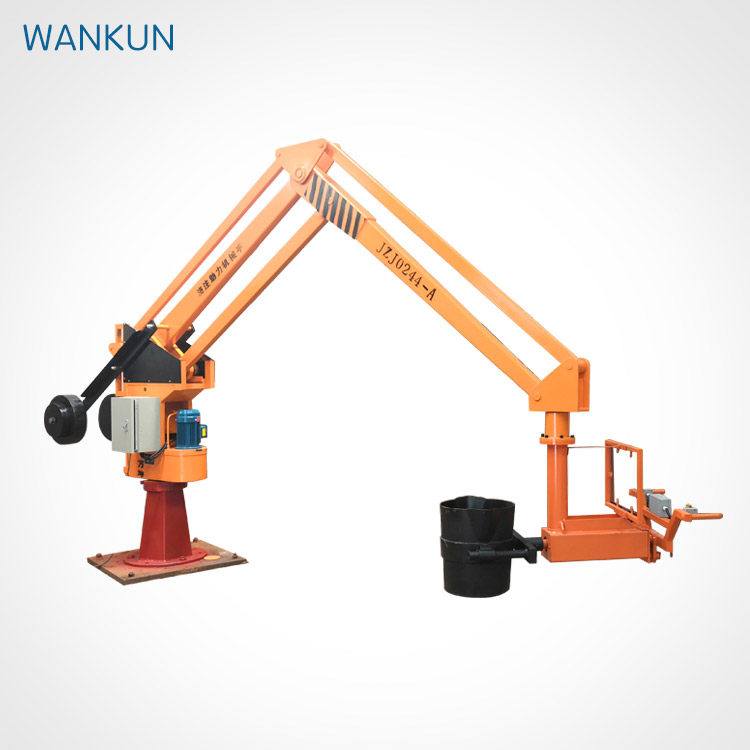

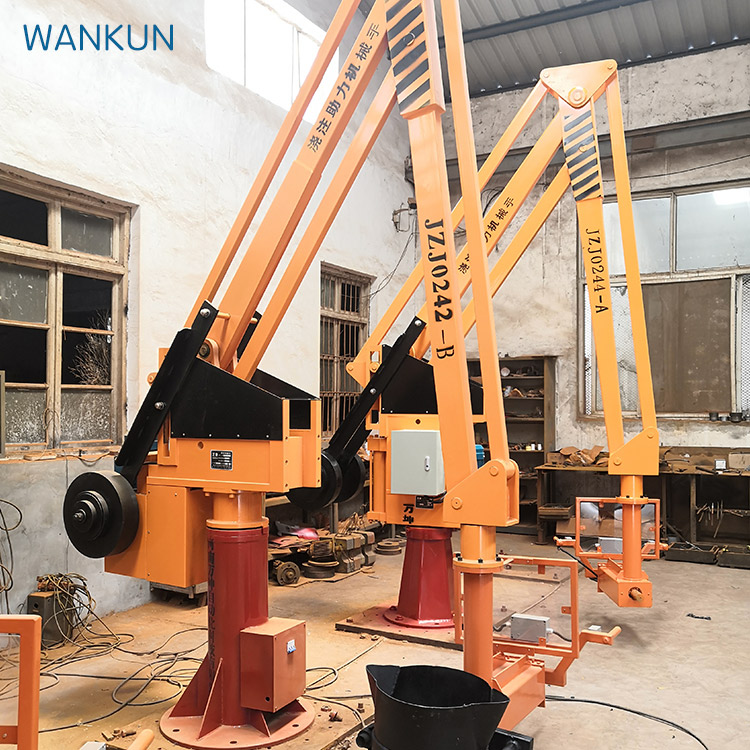

Manipulator odlewania hydraulicznego z serii ZJZ jest nowym typem sprzętu odlewania i podnoszenia, bez przełącznika podróży, korzystając z własnego limitu podróży cylindra i urządzenia buforowego.
Manipulator odlewania hydraulicznego serii ZJZ jest nowym typem sprzętu odlewania i podnoszenia, o następujących cechach:
1, bez przełącznika podróży, używając własnego limitu podróży cylindra i urządzenia buforowego.
System hydrauliczny jest wyposażony w urządzenie bezpieczeństwa, które ma funkcję ochrony bezpieczeństwa w przypadku przeciążenia itp. i zapobiega uszkodzeniu części i wypadkom dźwigni równowagi.
Manipulator odlewania serii Zjz jest wyposażony w funkcje ograniczania prędkości i samodzielnego obniżania, które mogą sprawić, że waga spadnie bardziej płynnie i zaoszczędzi zużycie energii. MANIPULATOR jest odpowiedni do wysokiej wydajności podnoszenia i precyzyjnego pozycjonowania i instalacji ciężkich przedmiotów w zakresie 300 kg, szczególnie dla średnich i małych odlewów. Ma zalety małych rozmiarów, niskiego hałasu, lekkiej wagi, nowej i kompaktowej struktury, bezpiecznej i niezawodnej eksploatacji, prostej i wygodnej konserwacji itp. Jest to nowy produkt, który uwalnia operatora od pracy ręcznej częstego załadunku i rozładunku i poprawia wydajność produkcji.
Manipulator odlewania hydraulicznego podnoszący ciężkie przedmioty osiąga się poprzez następujące trzy rodzaje syntezy ruchu:
1, pionowe podnoszenie ruch hydrauliczny
2. obrócić fuzelę ręcznie
Ręczne ruchy horyzontalne
mParametry techniczne sterownika hydraulicznego ZJZ
Tabela nr 1:
Modelka | ||||||||
0135 | 0235 zł | 3 353 | 1 040 | 0240 zł | 0340 zł | |||
Podnoszenie ciężarów( w kg ) | 100 | 200 zł | 300 zł | 100 | 200 zł | 300 zł | ||
Maksymalny promień działaniai mm) | 3500 zł | 4000 zł | ||||||
Maksymalna wysokość podnośnika(w tymmm) do | 1100 zł,1300 lub zwykły | |||||||
Kąt obrotu (stopnie obrotowe)
| 345 | |||||||
silnik | Modelka | Y90S-4 w Polsce | ||||||
Prędkość oceniana | 1400 zł | |||||||
RPotęga ATEDw kw) | 1.5 Właściwie | |||||||
Wysokość oleju (mm2i s) | czystość oleju i systemu nie może być niższa niż GBT 14039-93 klasy 19/16 lub NAS 1638 klasy 10 | |||||||
Specyfikacje Liczba śrub ankerowych | M24x600x6 (jednolita dystrybucja) | |||||||
Średnica środkowego koła śruby łożyskowej D( mm ) | 600 zł | |||||||
Zalecany rozmiar podstawy cementu (długość x szerokość x głębokość) | 1000x1000x450 zł | 1000x1000x500 zł | Rozmiar 1250x1250x600 | |||||

Zewnętrzne rysunki

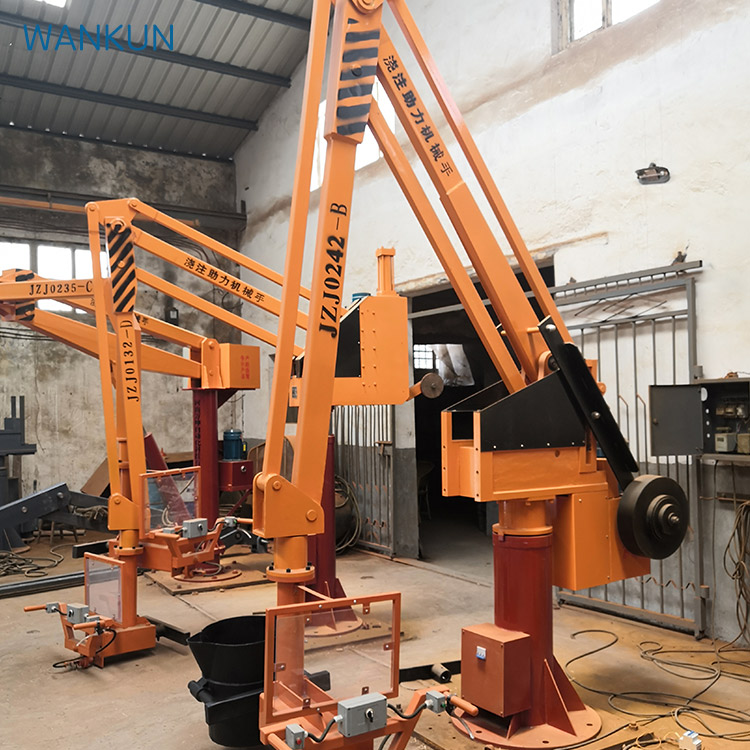

Struktura i zasada
Manipulator odlewania hydraulicznego serii JZJ składa się z pięciu części: korpusu, zrównoważonego mechanizmu czterech sznurów, układu hydraulicznego i sterowania elektrycznego, urządzenia obrotowego worka odlewania.
Pierwsza fuzja:
Ta część składa się z podstawy,
Siedziba osłony obrotowej, siedziba rąk, montaż pionowego przewodnika itp. Podstawa może być ustawiona na bazie cementowej (stała) (patrz Tabela - dla wymiarów bazowych) lub ustalona na wózku ruchomym (mobilnym). Ciało może obracać się w zakresie 345 stopni wokół siedziby osłony obrotowej. Zestaw przewodnika pionowego jest ustalony na tylnej części ciała, a koło przewodnika zrównoważonego mechanizmu czterostopniowego porusza się w górę i w dół rowka przewodnika.
2, mechanizm równowagi czterech łączy sznurek:
Część ta składa się z dużej ręki, dużej ręki złożonej ręki, ręki podnoszącej, ręki złożonej ręki podnoszącej, łopatki łączącej, płyty podtrzymującej i bloku równowagi i innych części. Dwie strony punktu zawieszenia między płytą podtrzymującą a łopatką łączącą są poruszane poziomo przez parę pojedynczych łożysk piłkowych na torze przewodnim ciała. Tyłowy koniec dużej ręki jest połączony z głową łopatki hydraulicznego cylindra za pośrednictwem gniazda, a pionowy ruch odbywa się wzdłuż łopatki przewodniej. Ustawiony blok równowagi jest zainstalowany na dużej ramię połączonym czterema łopatkami, który jest zrównoważony z wagą
System hydrauliczny :
System składa się z pompy skrzyniowej, zaworu kierunkowego elektromagnetycznego, rurociągu wlotowego i zwrotnego oleju, zaworu bezpieczeństwa, cylindra hydraulicznego i tak dalej.Kiedy operator naciska, podnosi (lub spada) przycisk, olej hydrauliczny przez zawór elektromagnetyczny do cylindra, dolnej komory, naciska ruch pręta pistonowego w dół (lub w górę), za pomocą zasady dźwigni czterech łączy, tak aby napędzać ruch podnoszenia ciężkich obiektów.
Gdy waga podnoszenia przekracza 1,1 razy wagę oznakowaną, zawór bezpieczeństwa jest otwierany i rozładowywany, tak aby waga nie mogła być podnoszona, aby chronić bezpieczeństwo całego dźwigu hydraulicznego. (patrz rysunek 4 dla zasady)
Część kontrolna elektryczna:
Ta część składa się z silnika, plastikowego wyłącznika obwodu, wyłącznika, przycisku sterowania, kontaktora AC, małego przekaźnika, transformatora sterowania itp. (patrz Tabela 2). Maszyna wykorzystuje trzyfazowe zasilanie 380V, 50HZ (trzyfazowe cztery linie), linia neutralna powinna być mocno podłączona. obwód sterowania
Użyj zasilania 24V. Linia zasilania może być prowadzona z dolnej części podwozia lub z lewej strony skrzynki elektrycznej. Gdy przełącznik powietrza jest włączony, automatyczny przycisk resetowania rozpraszacza jest zawsze włączony, a system zaczyna działać po włączeniu zdalnego sterowania.

Slinga
5 Rozprzestrzenianie się:
Część informacyjna składa się z urządzenia do sterowania komunikacją i horyzontalnego urządzenia obrotowego Mo. Rao Bao jest kompozycją ramową. Poprzez barwienie poprzez kontrolę, klatkę można kontrolować, aby poruszać się w górę i w dół do sztucznego budynku, a hamulec ręczny można wycisnąć, aby się obracać. Horyzontalne urządzenie obrotowe pozwala operatorowi łatwo zastosować. Ramę montażową klatki należy podłączyć do klatki.
Opakowanie, transport, instalacja i wdrożenie
1. pakowanie, transport i montaż
Podczas wysyłki cała maszyna jest przymocowana do specjalnego dna transportu, a zrównoważone połączenie czterech prętów jest przymocowane do korpusu za pomocą stałej płyty, aby nie mogła się przesuwać do tyłu i do przodu.
Części sprzętu i zbiornika paliwa były mokre z deszczem. Cała maszyna może być również podzielona na trzy części: fuselage, zrównoważony czterobarowy mechanizm łączenia i komponenty przeciwwskaźne do pakowania i transportu. Części maszyny montażowej zgodnie z wykresem, odstawić straż i pionowe płyty przewodzące, po dźwigni w ramionach powyżej, aby zrównoważyć połączenie czterech barów, ramię przewodzące, równoległe do ręki podtrzymującej płytę podtrzymującą po obu stronach krzyża na ramieniu na poziomie górnego przewodnika, koło przewodzące na czterech łożyskach łączących i łożyskach łączących, dwa koła przewodzące zainstalowane w środku
2 Instalacja i wdrożenie
Proszę uważnie przeczytać instrukcję przed zainstalowaniem maszyny. Podczas instalacji kalibruj poziom płaszczyzny fundamentu betonu, a następnie napraw całą maszynę na fundamencie. Wyciągnij rozpraszacz do maksymalnego promienia roboczego na tej samej wysokości i wykonaj ruch okrągły o 340 stopni. Znajdź poziomy punkt rozpraszacza w trzecim równym punkcie, a poziom błędu trzech punktów nie powinien przekraczać 15 mm. Podłącz do trzyfazowego zasilania 380V, 50HZ (trzyfazowe cztery przewody), linia neutralna powinna być bezpiecznie podłączona. Po sprawdzeniu jest poprawne, zamknij przełącznik zasilania pudełka elektrycznego, naciśnij przycisk, aby sprawdzić, czy kierunek obrotu silnika jest
Zwróć uwagę na kwestie bezpieczeństwa
Przed wprowadzeniem zasilania do maszyny należy zainstalować trzy przełączniki ochrony przed wyciekami.
2, powłoka maszyny musi być uziemiona (linia PE), a uziemienie jest dobre.
Przed otwarciem pokrywy skrzynki elektrycznej do konserwacji, zewnętrzne źródło zasilania musi być najpierw wyłączone.
Podczas pracy na świeżym powietrzu należy podjąć środki przeciwdeszczowe i przeciwdeszczowe.Nie wolno wprowadzać deszczu do mokrych urządzeń elektrycznych lub deszczu do zbiornika.
5, nadajnik zdalny powinien być dwa miesiące (w zależności od użytkowania) do wymiany baterii.
lubrykacji
Łożyska kołowe każdej części maszyny są smarowane tłuszczem wapnia, czyszczone i wymieniane raz na sześć miesięcy.
Powierzchnia styku między przednim i tylnym pionowym przewodnikiem i rolką jest smarowana tłuszczem wapnia raz w miesiącu.
3, zbiornik oleju z 32# ~ 48# olejem hydraulicznym przeciwzmarszczkowym, powierzchnia oleju nie powinna znajdować się na dole linii powierzchni oleju okna oleju 10mm poniżej, model oleju hydraulicznego zgodnie z użyciem środowiska, czyszczenie co sześć miesięcy, wymiana raz.
2 Diagram schematyczny elektryczny

Stół nr 2:
Nie nie | Kodem | Nazwisko | Specyfikacje | QUantytyzm | Uwagi |
1 | m | silnik | Pokazano na stole1 | 1 | |
2 | QF | przełącznik powietrza | DZ47-60 D16 | 1 | |
3 | U | REctifier | KBPC30 - 10 zł | 1 | |
4 | SB1ŹSB2ŹSB3ŹSB4 | REmocjeCOntrol | Zestaw XJ-E2 TX | 1 | AC24V |
5 | KM1ŹKM2 | AC kontakty | CJX1 - 9 | 2 | AC24V |
6 | JV1ŹJV2 | Zawór wymiany magnetycznej | DSG-02 3C60 D24 | 2 | AC24V |
7 | TC | COntroltRansomware
| BK-50 380V / 24V | 1 |
Rysunek 5
Schematyczny układ hydrauliczny
